Quelle est la meilleure structure de montage pour les panneaux solaires

Lorsque vous investissez dans des panneaux solaires, le choix de la bonne structure de montage est tout aussi critique que de sélectionner eux-mêmes des panneaux de haute qualité. Le «meilleur» système de montage n'est pas une solution unique - cela dépend de votre emplacement, de votre type de toit, de votre climat, de votre espace disponible et de vos objectifs d'énergie. Des toits résidentiels aux installations de terrain commercial, chaque structure présente des avantages uniques qui s'alignent avec des besoins spécifiques. Ci-dessous, nous décomposons les structures de montage des panneaux solaires les plus populaires, leurs cas d'utilisation et comment choisir l'idéal pour votre projet.

1. Structures solaires montées sur le toit: le choix le plus courant pour les résidences

Les systèmes montés sur le toit sont les incontournables pour les propriétaires et les petites entreprises, car ils exploitent l'espace de toit existant sans occuper des terres. Ils sont divisés en trois sous-types principaux, chacun adapté à différents matériaux de toit:

A. kits de montage à crochets de toit de carreaux (pour les tuiles en céramique / béton / terre cuite)

Les toits de carreaux sont courants dans les climats chauds (par exemple, les régions méditerranéennes, Californie) et nécessitent un montage non invasif pour éviter de nuire aux carreaux fragiles.

Comment cela fonctionne: ces kits utilisent des crochets réglables et résistants à la corrosion (généralement en acier inoxydable SUS 304 ou en aluminium 6061-T5) qui glissent sous les carreaux de toit, se fixant directement aux chevrons du toit. Aucun élimination des carreaux n'est nécessaire que les hooks ne sont fixés avec les attaches adhésives ou mécaniques, et les scellants imperméables empêchent les fuites.

Avantages clés:

Préserve l'intégrité du toit (critique pour les toits de tuiles coûteux).

Supporte des vitesses de vent élevées (jusqu'à 60 m / s) et des charges de neige (1,6 kN / m²) lorsqu'elles sont certifiées (par exemple, CE, AS / NZS 1170.2).

Compatible avec la plupart des types de carreaux (céramique, béton, terre cuite).

Mieux pour: les maisons résidentielles avec des toits de tuiles dans les zones côtières ou à humidité élevée (les crochets en acier inoxydable résistent à la corrosion en eau salée).

B. supports de toit en métal (pour les toits métalliques ondulés / en couture debout)

Les toits métalliques (communs dans les bâtiments industriels et les maisons modernes) sont légers et durables, ce qui les rend faciles à associer avec des supports solaires.

Comment cela fonctionne: deux conceptions principales dominent:

Supports de serrage: fixer directement aux coutures debout ou à des crêtes ondulées sans forage, en utilisant des pinces caoutchoutées pour éviter de gratter le métal.

Mounts à vision: pour les anciens toits métalliques, les vis auto-tape avec des rondelles en néoprène créent un joint étanche.

Avantages clés:

Installation rapide (2 à 3 heures par panneau, vs . 4 - 5 pour les toits de tuiles).

Un faible entretien (le métal résiste à la rouille et les supports n'endommageront pas le revêtement protecteur du toit).

Idéal pour les pentes abruptes (les pinces contiennent des panneaux solidement même à 45 degrés).

Idéal pour: entrepôts commerciaux, fermes ou maisons avec des toits métalliques en couture / ondule.

C. supports plats de toit (pour les toits commerciaux / résidentiels à faible pente ou plats)

Les toits plats (par exemple, sur les immeubles de bureaux, les appartements) utilisent des supports à ballasts ou pénétrants pour maximiser le placement du panneau.

Comment ça marche:

Mounts à ballasts: des blocs de béton lourds ou des poids remplis d'eau maintiennent des panneaux en place - la pénétration du toit. Parfait pour les toits où le forage est interdit (par exemple, les espaces commerciaux loués).

Mounts pénétrants: les ancres perforent les terrasses du toit (avec un clignotement étanche) pour une stabilité supplémentaire, idéale pour les zones à vent élevé.

Avantages clés:

Les panneaux peuvent être inclinés de manière optimale (15 à 30 degrés) pour une exposition maximale au soleil (contrairement aux toits en pente, qui sont fixés à l'angle du toit).

Évolutif pour les grands projets commerciaux (par exemple, un toit plat de 10 000 pieds carrés peut héberger des panneaux 100+).

Mieux pour: centres commerciaux, centres de données ou bâtiments résidentiels avec toits plats dans des climats modérés.

2. Structures solaires montées au sol: idéal pour les projets à grande échelle et rurale

Les supports au sol sont parfaits lorsque l'espace du toit est limité ou indisponible (par exemple, les maisons avec de petits toits, les fermes ou les fermes solaires à l'échelle des services publics). Ils sont classés par mobilité et conception:

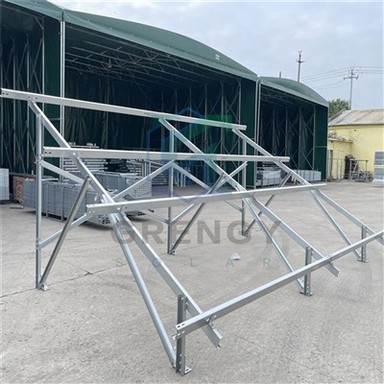

A. supports de sol à inclinaison fixe

L'option de sol la plus simple et la plus rentable, les supports à inclinaison fixe contiennent des panneaux à un angle permanent (calculé sur la base de latitude-eg, 30 degrés pour 40 degrés N latitude).

Comment cela fonctionne: des cadres en acier ou en aluminium galvanisé sont ancrés aux semelles en béton ou conduits dans le sol (en utilisant des tas de tariftes). Les panneaux sont fixés au cadre en lignes.

Avantages clés:

Coût initial faible (30 à 50% moins cher que les systèmes de suivi).

Entretien minimal (pas de pièces mobiles à réparer).

Durable par temps dur (les cadres résistent à la rouille et les semelles résistent au gel).

Mieux pour: les chantiers résidentiels, les petites fermes ou les projets solaires communautaires avec 10 à 50 panneaux.

B. supports de tracker solaire

Les systèmes de tracker ajustent automatiquement les angles du panneau pour suivre le chemin du soleil, augmentant la production d'énergie de 20 à 40% par rapport aux supports fixes.

Comment ça marche:

Trackers à axe unique: Panneaux tournés vers l'est à l'ouest, idéal pour les zones avec de longues journées d'été (par exemple, Arizona, Espagne).

Trackers à double axe: ajustez à la fois l'est-ouest et le nord-sud, maximisant la production dans les régions nuageuses ou à latitude haute (par exemple, Canada, Allemagne).

Avantages clés:

Production d'énergie plus élevée (critique pour les fermes à l'échelle des services publics où chaque KWH compte).

À l'épreuve des avenir (fonctionne avec des panneaux à haute efficacité pour maximiser le retour sur investissement).

Mieux pour: les fermes solaires à l'échelle des services publics (1 MW +), les sites hors réseau distants (par exemple, les opérations minières) ou les zones à faible lumière du soleil.

3. Structures de montage spécialisées: pour les espaces uniques

Pour les projets avec des espaces non traditionnels, des supports spécialisés transforment les zones sous-utilisées en zones de génération solaire:

A. Supports solaires d'auto abritives / canopée

Ces structures servent d'ombre pour les voitures, les patios ou les parkings tout en hébergeant des panneaux solaires.

Comment cela fonctionne: les cadres en acier ou en aluminium sont construits pour prendre en charge les panneaux et le poids des véhicules / piétons. Les panneaux sont montés sur le dessus, inclinés pour l'exposition au soleil.

Avantages clés:

Double usage (économise de l'espace et réduit la chaleur sur les voitures garées).

Populaire pour les parkings commerciaux (par exemple, Walmart, aéroports) ou les allées résidentielles.

B. supports solaires flottants

Conçus pour les plans d'eau (lacs, réservoirs ou étangs), les supports flottants changent la donne pour les régions de scarce d'eau.

Comment cela fonctionne: les radeaux en plastique ou en métal flottants contiennent des panneaux au-dessus de l'eau, ancrés sur le rivage. Les câbles fonctionnent sous l'eau pour se connecter à la grille.

Avantages clés:

Les panneaux refroidissent (l'eau diminue les températures, augmentant l'efficacité de 5 à 10%).

N'utilise pas de terres (idéal pour les zones densément peuplées comme Singapour ou les Pays-Bas).

Comment choisir la "meilleure" structure de montage solaire: 5 facteurs clés

Pour sélectionner le bon système, évaluez ces variables critiques:

1. Disponibilité du toit / des terres

Si vous avez un toit en pente orienté au sud (idéal pour l'exposition au soleil), un support de toit en carreaux ou en métal est le meilleur.

Si l'espace du toit est limité, optez pour des supports au sol (si vous avez une cour) ou des abris solaires.

2. Conditions climatiques et météorologiques

Zones à vent haut (par exemple, Floride, Japon): Choisissez des supports de toit plats pénétrants ou des supports au sol avec des semelles profondes.

Régions de neige lourdes (par exemple, Minnesota, Norvège): Choisissez des crochets de toit ou des cadres au sol évalués pour des charges de neige de 2 à 3 kN / m².

Zones côtières: Utilisez des supports en acier inoxydable SU 316 (résiste à la corrosion en eau salée) au lieu de l'aluminium.

3. Budget et ROI Objectifs

Budget inférieur: supports à terre à inclinaison fixe ou kits de toit de carreaux (production d'énergie à l'avance abordable et modérée).

Priorité élevée du retour sur investissement: trackers à double axe (coût plus élevé mais 40% de plus d'énergie pour les projets à l'échelle des services publics).

4. Règlements et garanties locales

Vérifiez les codes du bâtiment locaux (par exemple, le titre 24 de la Californie nécessite des supports incendie).

Choisissez des montures avec des garanties de 10 à 25 ans (correspondance de la durée de vie du panneau) pour éviter les coûts futurs.

5. Accès d'installation

Tois raides: supports de serrage en métal (plus facile à installer que les crochets de carreaux).

Zones éloignées: supports au sol (pas besoin d'accès au toit ou d'échafaudage).

Conseils d'installation et d'entretien pour les supports durables

Même la meilleure structure de montage échoue sans installation et soins appropriés:

Embauchez des installateurs certifiés: recherchez des professionnels avec de l'expérience dans votre type de toit / sol (par exemple, spécialistes du toit de tuiles).

Inspectez chaque année: Vérifiez les attaches, la rouille ou les dégâts en vrac (surtout après les tempêtes).

Nettoyez régulièrement: Retirez les débris (feuilles, neige) des panneaux et des montures pour éviter la tension de poids.
